Hướng dẫn làm đồng hồ điện tử số bằng Led 7 đoạn và 89S52

Rảnh rỗi sinh nông nổi chế 1 cái đồng hồ treo tường nho nhỏ chia sẻ với anh em yêu điện tử .
mạch này tôi đã vẽ lại PCB cho đỡ phải câu dây quá nhiều

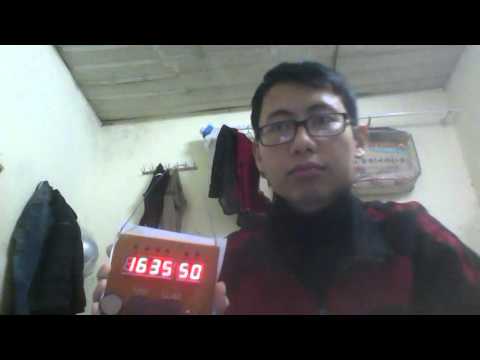

Đầu tiên show hàng tẹo chứ nhỉ :

List linh kiên gồm có

3 con led 7 đoạn đôi loại Anot chung

6 tran sistor A1015

Pin 3V và đế pin

1 IC Ds1307

1 Thạch anh 12Mhz

1 thạch anh 32,768khz

Trở 1k : từ R1 -> R14

trở R15 10k

trở R16 và R17 4.7k loại trở dán 0805

IC 7805 1 con

tụ C1 và C3 100u 2 con

tụ C7 C8 22p 2 em

trở thanh 10k 1 con

vi điều khiển 89S52 1 con

Tổng thiệt hại khoảng 80k

Chỗ khoanh tròn màu đỏ trên hình vẽ là 2 con trở dán loại 0805

Download file PCB và file hex tại đây

p thêm cả code cho các bạn tham khảo viết bẳng trình biên dịch SDCC

đã fix lỗi.

IC 89S52 cần được "nạp đạn" là file hex trước khi chạy nhé

Nguồn điện cung cấp

Mạch đồng hồ này sử dụng điệ áp 1 chiều từ 9 -> 12V.
Các bạn có thể dễ dàng làm được với 1 củ biến áp nhỏ với dòng tầm 1A. và 1 diot cầu

2 chân giữa nối với 2 đầu thứ cấp 9V hoặc 12V của biến áp . Còn 2 chân kia là nguồn đưa vào mạch đồng hồ.

Hướng dẫn cài đặt đồng hồ :

Sau khi làm sau và cắm điện " 1 chiều 12V " . Các bạn sẽ thấy mạch hiện thị số 00-00-80. Ok. như vậy là coi như các bạn đã hoàn thành bước đầu tiên.

Các bạn ấn nút "Set" nút ngoài bên trái để cài đặt giờ, phút, và giây.Giờ và phút thì không có gì để nói. Riêng phần giây thì các bạn ấn nút "Dow" là nút ngoài cùng bên phải để lùi "giây" lại nhỏ hơn 60 , chẳng han giây = 59 chẳng hạn.Sau đó ân "Set" lần nữa để chọn các chế độ 12h hoặc 24h.Ấn "Set" lần nữa để đồng hồ chạy.

Các bạn ùng tham gia nhóm Face với tôi nhé https://www.facebook.com/groups/dientuungdung123/

1 vài sản phẩm đồng hồ của các bạn trên Facebook

  Tác phẩm của Minh châu https://www.facebook.com/uchiha.HN

Tác phẩm của Dương
