Bài 1 : Giới thiệu về dòng điện, điện áp và điện trở.

Bài 1 :  Giới thiệu về dòng điện, điện áp và điện trở.

Hình 1 : Mạch điện tử cơ bản

Với những bạn yêu thích điện tử và có ý định đeo đuổi với nghề thì điện trở, điện áp và dòng điện là những khái niệm vô cùng quan trọng và không thể nhầm lẫn.

1. Định nghĩa

Tôi xin đưa ra định nghĩa về 3 khái niệm quan trọng này trước đã :

• Điện áp là hiệu số điện thế giữa hai điểm khác nhau của mạch điện. Thường thì trong mạch điện họ sẽ chọn 1 điểm có điện thế được quy định = 0.
• Dòng điện là dòng chuyển dời có hướng của các điện tích trong mạch điện tử. Các điện tích ở đây có thể là electron, ion dương, ion âm, hay là các lỗ trống..
• Điện trở là khả năng ngăn cản dòng điện chuyển dời bên trong vật liệu. Trong tự nhiên thì kim loại là chất dẫn điện tốt tức là chúng có điện trở nhỏ, những chất như polyme, giấy ,gỗ là chất cách điện tức là chúng có điện trở lớn.

2. Công thức

Hình 2 : Định Luật Ôm

U: Đơn vị đo là V (Vol).
I : Đơn vị đo là A  (Ampe).
R : Đơn vị đo là Ω (Ôm).

Với công thức về định luật Ôm trên chúng ta có thể tính được các giá trị của điện trở, điện áp , hay dòng điện.
Ví dụ : Cho mạch điện như hình 1: ở trên. Cấp điện áp là 3V và sử dụng điện trở 10Ω. Lúc này dòng điện I = 3V / 10Ω = 0.3A.

3. Nhân xét quan trọng

• Điện áp luôn được đo tại 2 điểm khác nhau trong mạch.
• Dòng điện thì chỉ được đo tại 1 điểm trong mạch.
• Dòng điện đi vào tại 1 điểm của mạch thì phải luôn bằng dòng điện đi ra .

 Ví dụ như hình 1. chúng ta đo dòng điện bằng Ampe kế ở phía trước của điện trở phải bằng dòng điện khi ta mắc ampe kế phía sau điện trở. Ở đây điện trở là 1 điểm.

Hướng dẫn làm mạch in thủ công



 Với các bạn mới bắt đầu bước chân vào lĩnh vực điện tử, hay chỉ cơ bản là các bạn muốn chế 1 mạch điện tử nào đó thì mạch in 1 phần tất yếu không thể thiếu được trong quá trình desgin.



Tôi đã làm 1 video nhỏ hướng dẫn từng bước làm mạch in và các linh kiện cần thiết.

• Giấy in (giấy catalog, quảng cáo, có 1 mặt bóng, giấy màu thủ công )
• Bàn là
• khoan
• Chất ăn mòn (  FeCl3) tên ngoài chợ là muối ăn mòn phip đồng
• Phíp đồng tốt.

Hướng dẫn làm đồng hồ điện tử số bằng Led 7 đoạn và 89S52

Rảnh rỗi sinh nông nổi chế 1 cái đồng hồ treo tường nho nhỏ chia sẻ với anh em yêu điện tử .
mạch này tôi đã vẽ lại PCB cho đỡ phải câu dây quá nhiều
Đầu tiên show hàng tẹo chứ nhỉ :

List linh kiên gồm có

3 con led 7 đoạn đôi loại Anot chung

6 tran sistor A1015

Pin 3V và đế pin

1 IC Ds1307

1 Thạch anh 12Mhz

1 thạch anh 32,768khz

Trở 1k : từ R1 -> R14

trở R15 10k

trở R16 và R17 4.7k loại trở dán 0805

IC 7805 1 con

tụ C1 và C3 100u 2 con

tụ C7 C8 22p 2 em

trở thanh 10k 1 con

vi điều khiển 89S52 1 con

Tổng thiệt hại khoảng 80k

Chỗ khoanh tròn màu đỏ trên hình vẽ là 2 con trở dán loại 0805

Download file PCB và file hex tại đây

p thêm cả code cho các bạn tham khảo viết bẳng trình biên dịch SDCC

đã fix lỗi.

IC 89S52 cần được "nạp đạn" là file hex trước khi chạy nhé

Nguồn điện cung cấp

Mạch đồng hồ này sử dụng điệ áp 1 chiều từ 9 -> 12V.
Các bạn có thể dễ dàng làm được với 1 củ biến áp nhỏ với dòng tầm 1A. và 1 diot cầu

2 chân giữa nối với 2 đầu thứ cấp 9V hoặc 12V của biến áp . Còn 2 chân kia là nguồn đưa vào mạch đồng hồ.

Hướng dẫn cài đặt đồng hồ :

Sau khi làm sau và cắm điện " 1 chiều 12V " . Các bạn sẽ thấy mạch hiện thị số 00-00-80. Ok. như vậy là coi như các bạn đã hoàn thành bước đầu tiên.

Các bạn ấn nút "Set" nút ngoài bên trái để cài đặt giờ, phút, và giây.Giờ và phút thì không có gì để nói. Riêng phần giây thì các bạn ấn nút "Dow" là nút ngoài cùng bên phải để lùi "giây" lại nhỏ hơn 60 , chẳng han giây = 59 chẳng hạn.Sau đó ân "Set" lần nữa để chọn các chế độ 12h hoặc 24h.Ấn "Set" lần nữa để đồng hồ chạy.

Các bạn ùng tham gia nhóm Face với tôi nhé https://www.facebook.com/groups/dientuungdung123/

1 vài sản phẩm đồng hồ của các bạn trên Facebook

  Tác phẩm của Minh châu https://www.facebook.com/uchiha.HN

Tác phẩm của Dương

Cách sử dụng Arduino như 1 board lập trình ATmega328 .

   Arduino là 1 board lập trình vi điều khiển Atmega328. Lập trình trực tiếp trên IDE và nạp chương trình luôn trên đó là rất nhanh.
   Nhưng có 1 bất cập đó là khi bạn chỉ muốn coi nó là 1 board AVR thì làm thế nào nạp file hex được biên dịch bằng WinAVR hoặc codeVision đây ??????

Điều đó đã được giải quyết với phần mềm Xloader V1.0

Chỉ cần chọn Cổng Com và file hex sau đó ấn Upload là xong.

Download phần mềm tại : http://xloader.russemotto.com/

Tính toán quấn máy biến áp 1 pha tần số 50Hz



      Máy biến thế có thể thay đổi hiệu điện thế xoay chiều, tăng thế hoặc hạ thế, đầu ra cho 1 hiệu điện thế tương ứng với nhu cầu sử dụng. Máy biến áp được sử dụng quan trọng trong việc truyền tải điện năng đi xa. Ngoài ra còn có các máy biến thế có công suất nhỏ hơn, máy biến áp (ổn áp) dùng để ổn định điện áp trong nhà, hay các cục biến thế, cục xạc, ... dùng cho các thiết bị điện với hiệu điện thế nhỏ (230 V sang 24 V, 12 V, 3 V, ...). Bài này hướng dẫn các bạn tự quấn lấy 1 cái máy biến áp phù hợp với mục đích sử dụng của mình. Không cần phải đi mua cho dù nó rẻ hơn.
Để quấn được máy biến áp thì chúng ta cần phải lưu ý mấy vấn đề cơ bản sau đây :
+ Công suất biến áp
+ Điện áp đầu vào
+ Điện áp đầu ra
+ Tổn hao của máy biến áp
+ Quan trọng hơn nữa cần để ý đến vật tư quấn máy biến áp[separator]
I ) Cấu tạo máy biến áp
Máy biến áp có cấu tạo rất đơn giản nó gồm những phần sau :

+ Thứ 1 : Nó có 1 cuộn dây sơ cấp. Đây là cuộn dây đầu vào. Điện áp đầu vào được đưa vào cuộn dây này.
+ Thứ 2 : Cuộn dây sơ cấp. Đây là cuộn dây đầu ra. Điện áp đầu ra được lấy từ cuộn dây này
+ Thứ 3: Lõi sắt hay Ferit. Đây cũng là gông đỡ cho biến áp và là phần cảm ứng giữa hai cuộn sơ cấp và thứ cấp
Máy biến áp nó cấu tạo gồm 3 phần chính đó. Chỉ có điện áp xoay chiều mới truyền được qua biến áp chuẩn nhất là điện áp hình sin.

II ) Tính toán các thông số của máy biến áp

Điện áp sơ cấp   V
Điện áp thứ cấp V
thông số a Cm
thông số b Cm
Công suất. W
Bề dày lá thép 0.35mm 0.50mm
Chất lượng lá thép Tốt Không tốt

Kết Quả
Số vòng dây sơ cấp N1= Vòng
Số vòng dây sơ cấp N2= Vòng
Đường kính dây sơ cấp   mm
Đường kính dây thứ cấp. mm

Bạn hãy mua cỡ dây gần với kết quả nhất.
Nếu chương trình có gì chưa chính xác rất mong nhận được góp ý của các bạn vào Comment bên dưới.

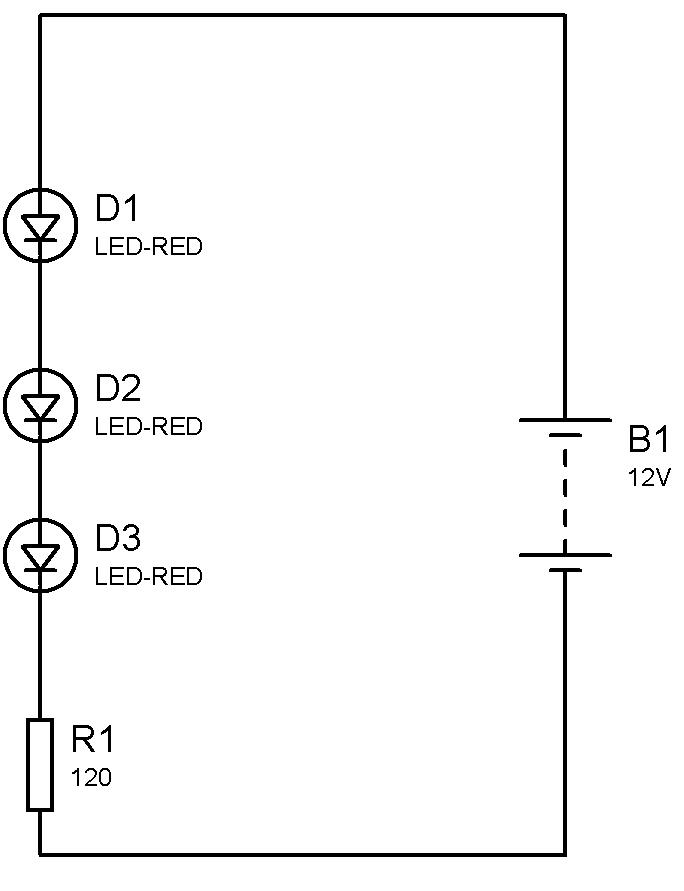

Phần mềm tính điện trở cho Led

Chương trình này giúp bạn tính luôn điện trở cần mua cho bảng led
Số bóng led trên 1 hàng bạn có thể nhập tuỳ theo sở thích

Điện áp nguồn (V)

Màu led....... Đỏ Vàng Xanh Trắng

Số lượng led

Dòng điện 10mA 15mA 20mA 25mA

Kết Quả

R=

loại điện trở

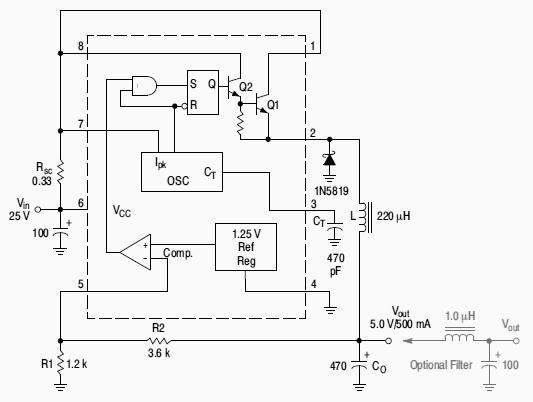

Công cụ tính toán mạch điện của IC MC34063

Mạch gồm các linh kiện sau:

• Tụ điện đầu vào: 100uF, tụ hóa
• condensator iesire: 470uF, tụ hóa, low ESR
• diot xung: 1N5818, 1N5819, 1N5820, ...
• cuộn cảm L: 100uH...220uH

Mạch này có tác dụng nâng điện áp, hạ áp .v.v

Vin V (max  40V) Vout V Iout mA (max 1500mA) Vripple mV(pp) Fmin kHz (max 100KHz)
