Tổng quan về LM3915:

IC LM3915 là một mạch tích hợp đơn khối có thể cảm nhận được các mức điện áp tương tự và điều khiển hiển thị trên 10 led hoặc màn hình tinh thể lỏng hay là các thiết bị hiển thị huỳnh quang chân không, cung cấp cho một bộ khuếch đại lôgarit 3dB/bậc điện áp tương tự hiển thị.

Một chân thay đổi hiển thị từ biểu đồ cột sang hiển thị các điểm di động.

Dòng trên led được điều khiển và có thể lập trình được mà không cần đến các trở hạn dòng. Tất cả hệ thống hiển thị có thể hoạt động nhờ nguồn cấp nằm trong khoảng 3V cho đến 25V. IC bao gồm một điện áp tham chiếu có thể điều chỉnh được và đúng một bộ chia áp 10 mức chuẩn.

Bộ đệm nhập trạng thái trở kháng cao nhận tín hiệu từ mát đến trong dải 1.5V của nguồn dương. Hơn nữa, nó không cần phải bảo vệ các tín hiệu ở đầu vào. Bộ đệm nhập điều khiển

10 bộ so riêng lẻ được tham chiếu tới các bộ chia với độ chính xác. Độ chính xác thông thường tốt hơn 1dB.

Sự hiển thị 3dB/bước của LM3915 là một dãy các tín hiệu động với dải rộng,như là mức âm thanh, điện, cường độ chiếu sáng hoặc dao động. Các chương trình âm thanh trung bình hoặc là các bộ chỉ báo mức cực đại, đồng hồ điện năng và đồng hồ đo cường độ tín hiện cao tần.

Thay thế cho các đồng hồ đo thông thường bằng kết quả hiển thị nhanh dần trên một biểu đồ led.

IC LM3915 rất dễ áp dụng như là một đồng hồ đo 1.2V bằng thật mà chỉ đòi hỏi một điện trở cộng với 10 led. Một điện trở lập trình với nguồn áp bất kỳ từ 1.2V đến 12V.

Độ sáng của led có thể được điều khiển bởi một biến trở riêng.

IC LM3915 rất đa năng. các đầu ra của nó có thể điều khiển hiển thị trên các màn hình tinh thể lỏng, các bóng huỳnh quang chân không, và bóng đèn dây tóc tốt như các led màu.

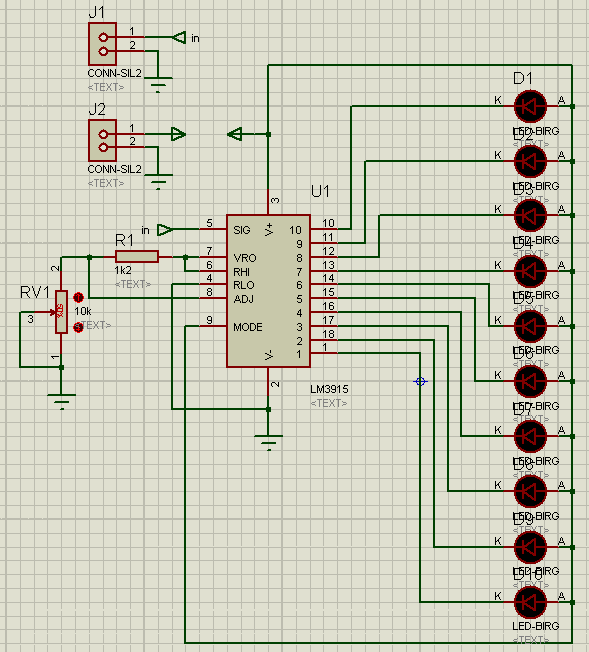

Mạch Nguyên lý:
